The Cassette ladder cable tray roll forming machine is together with the cable tray roll forming machine to make sure the cable safety.

Sussman Cassette ladder cable tray machine is included the de-coiler, the leveling device, the servo feeder, the press machine, the main roll forming machine, cassettes. the saw cutting device, it can produce 8 profiles in one machine by changing cassettes The machine is easy to operate, full automatically to make the different holes.

Список машин

Технические данные

1. Разматыватель

Диаметр: расширение 460–520 мм.

Расширение: гидравлическое

Вместимость: 3000 кг на оправку

Максимальная ширина катушки: 500 мм

2.Подающее устройство

Подача Серводвигатель подачи: 2,9 кВт Yaskawa (японский бренд)

Описание: сервоподача может точно контролировать расстояние штамповки, управляемое ПЛК, а допуск на подачу может составлять +-0,05 мм, серводвигатель может контролировать скорость и может принимать входной сигнал, быстро реагировать и хорошо работать, сенсорный экран может отображать скорость вращения, длину и количество, им можно управлять в ручном и автоматическом режимах.

3. Пресс-машина Пресс-машина

3.1 Серия JH21-63

3.2 Торговая марка: Янгли

3.3 Описание пресса серии JH21:

Пресс открытого типа серии JH21 с сухим сцеплением и гидравлической защитой от перегрузки

◆    Сварной корпус из листовой стали высокой прочности.

◆    Главный двигатель производства Siemens.

◆    Используется комбинированная пневматическая фрикционная муфта и тормоз.

◆    Сборная шестерня использует смазку заливающим маслом.

◆    Направляющая для удлинения шестигранного прямоугольника; JH21-315B/400B использует удлиненную направляющую с восемью сторонами.

◆    Оборудован устройством защиты от гидравлической перегрузки.

◆    JH21-25/25B/45 использует ручную регулировку высоты закрытия, среди этих типов JH21-25/45 использует дисплей со шкалой, а JH21-25B с цифровым дисплеем. Тип JH21-63 и выше использует электрическую регулировку высоты закрытия с цифровым дисплеем.

◆    JH21-45 может быть оснащен двигателем регулировки высоты штампа, значение будет отображаться в цифровом виде.

◆    Типы JH21-25B, JH21-45 и выше оснащены уравновешивающим цилиндром.

◆    Импортные дуплексные клапаны.

◆    Электрическая принудительная система смазки консистентной смазкой.

◆    Балансировочный цилиндр использует ручную систему смазки.

◆  Один комплект выдувного устройства.

◆    Управляется ПЛК с международным брендом.

◆    Кнопки, индикаторы, контакторы переменного тока, воздушные автоматические выключатели и другие устройства управления импортируются от международных брендов.

◆    Оснащен дополнительным устройством воздушной подушки, автоматическим подающим валом и фотоэлектрической защитой, которые могут использоваться для работы с различным автоматическим оборудованием.

3.4 Описание пресс-форм

Что касается профилей, всего требуется 4 комплекта штамповочных форм, когда необходимо пробить первый чертеж отверстия, замените штамповочную форму 1, при штамповке второго чертежа отверстия замените штамповочную форму 2 и т. Д. Когда пробивные головки сломались, их можно снять и заменить новыми пробивными головками.

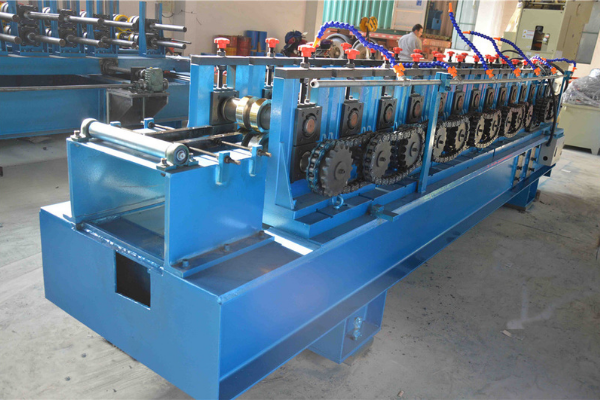

Технологические данные основной профилегибочной машины

4.1. Подходящий материал пластины: толщина 1,5-2 мм, Galvabond G2, Ha300, SS316L

4.2. Рабочая скорость: 12 метров/мин.

4.3. Этапы формирования: в соответствии с различными профилями замена кассет на 5 комплектов.

4.4. Материал ролика: Cr12mov, Quench HRC58-62 с хромовым покрытием, 19 станций.

4.5. Материал вала: усовершенствованная сталь 45 # (диаметр: 76 мм), термическая обработка.

6. Приводная система: цепной привод 1 дюйм 20А

4.7. Основная мощность с редуктором: 11 кВт·ч Известный китайский

4.8. Резка: Гидравлическая резка Cr12mov

4.9. Материал режущего ножа: Cr12Mov, Quench HRC58-62

4.10. Мощность гидравлической станции: 4 кВт Известный китайский бренд Wuxi Wanshen

4.11. Вся машина управляется промышленным компьютером-ПЛК.

4.12 ПЛК — Panasonic, Япония

4.13 Сенсорный экран — Пекинский кодировщик Kunlun — Omron, Япония

4.14 Электрические детали — Schneider

5 Резка:

1 Материал режущего лезвия: Cr12mov HRC58-62 степени

2 Количество лезвий: 5 комплектов

3 Резка после формовки: Отрежьте лист после формовки на необходимую длину.

4 Движение резки: сервопривод после резки

5 Материал лезвия: CR12с термообработкой

6 Измерение длины: Автоматическое измерение длины

7 Допуск длины: 6 м +/- 0,5 мм

6 выходных столов:

1.Длина: 1,5 метра
2.Количество: 2 шт.

Цена профилегибочных машин Sussman немного выше, чем у других поставщиков. Позвольте мне объяснить разницу между нашими машинами:
Конструкция машины Sussman: это единица, что означает, что блок управления и гидравлическая станция находятся под рамой машины, когда вы получаете машину, нет необходимости собирать и подключать сложный кабель машины, вам нужно только подключить один основной кабель, значит машина работает. это экономит больше времени и места.

Наш экран дисплея-это сенсорный экран, а не текстовый сенсорный экран.

Система формования рулонов Sussman: мы изготовим маховики на подающем устройстве для регулировки ширины подачи, а также изготовим колеса с цифрами, чтобы вы знали, как отрегулировать правую и левую стороны, также мы сделали линейки на подстилке, вы можно регулировать высоту и ширину профиля в соответствии с линейками.

Винт с цифрами предназначен для легкой регулировки толщины материала, а также с защитным колпачком, а также для добавления устройства для ламинирования пленки и войлока, чтобы сделать доску более плоской и гладкой без царапин.

Машина оснащена переключателем обнаружения, в случае возникновения чрезвычайной ситуации, аварийной сигнализации, остановки работы.
