Профиль продукта (на основе требований заказчика к дизайну)

Size 300mm, 400mm, 500mm and 600mm make in one machine, change the size automatically

Данные техники

1. Материалы для формирования: в соответствии с требованиями заказчика. Используется для ширины 300 мм, 400 мм, 500 мм и 600 мм, толщина материала 0,5-0,7 мм, оцинкованная сталь, длина варьируется от 0 до 10000 мм.
2. Шаги формирования: около 26 шагов

3.Материал роликов: сталь GCr15, прецизионная обработка, высокочастотная закалка HRC58-62, диаметр роликов: ＞￠150

4. Материал главного вала: высококачественная сталь 45# (диаметр＞￠50), приводимый в движение цепью.
5. Материал цепей: сталь 45 #, высокочастотная закалка, круговой шаг: 1; количество зубов: 1

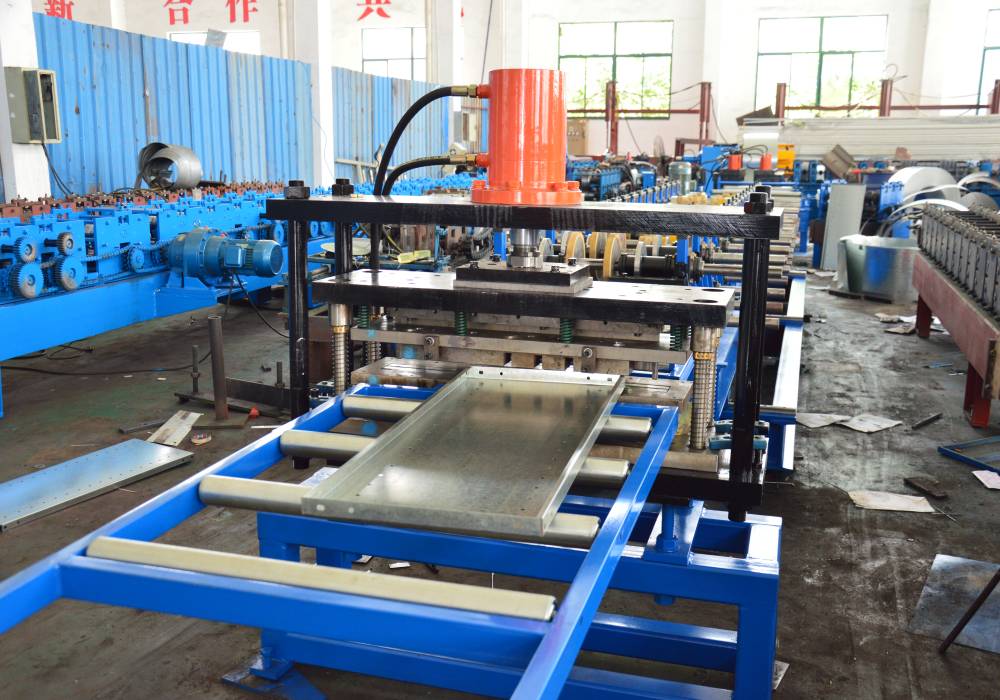

6. Резка: Гидравлическая резка; закалка HRC58-62
7. Электронное управление: PLCcontrol
8. Размер машины: около 12000ммX2000ммX1200мм
Вес: около 10 тонн
10. Система привода: цепной привод, мощность основного двигателя 11 кВт + серводвигатель 2,9 кВт, рабочая скорость: около 2-3 м/мин;
11. Сварочная конструкция: материал неподвижной балки и подвижной балки: горячекатаная сталь, основание и стойка после сварки обрабатываются портальным строгальным станком, рабочая платформа не допускает деформации под напряжением; плоскостность стола основной машины <2 мм/1000 мм
12. Пробивка: пробивка отверстий на пресс-машине перед формированием форм.
13. Гибка: Гибка после гидравлической резки
14.Энкодер: торговая марка Omron
15. Электрические детали: бренд Schneider

Рабочий поток

5 тонн Электрический разматыватель——→ Сервоподача—→ Гидравлическая пробивка—→Машина для формовки основного рулона—→Гидравлическая резка—Конвейерная лента—Изгиб с одной стороны—Изгиб с двух сторон—→ Выходные столы
